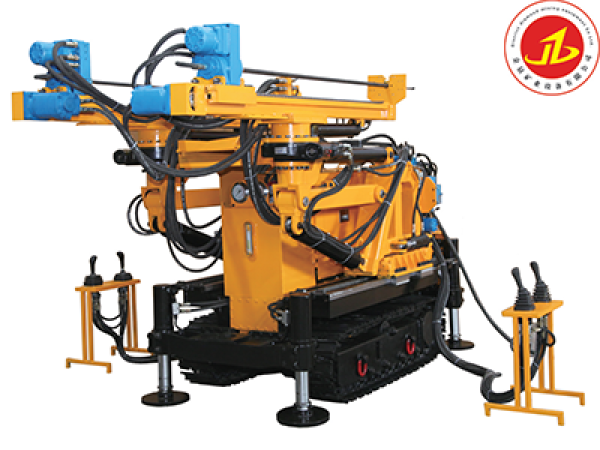

ZYL-2-1000C 煤礦用履帶式全液壓鉆機（雙臂式錨桿錨索鉆車）
該鉆機是我公司自主研發和制造的頂、幫錨桿全方位多角度一次成孔全液壓型鉆機，該機為設備和履帶 一體機方式，采用雙液壓臂同時工作，體積小、操作簡單、靈活方便移位，整套設備采用全液壓操作，在不移動 鉆機的前提下可以實現對頂、幫孔多角度作業（液壓驅動旋轉角度和快捷對孔作業），既減輕工人勞動強度、 更增加了操作安全系數。
該鉆機根據需要可選配液壓沖擊裝置，可實現沖擊回轉同時工作，在一對硬巖孔和炮眼孔作業時能達到 快速鉆孔效果提高工作效率。在對頂部錨索孔作業時該設備可配備夾持器能有效防止換鉆桿作業時鉆桿脫落 造成的工傷事故。
該鉆機旋轉機構采用增倍方式輸出動力，泵站采用恒功率輸出方式，可實現扭矩和轉速根據打孔實際情 況來調節已達到更高效率。根據礦上使用情況如需鉆進瓦斯潛孔釋放操作，本公司可另配備鉆桿過度接頭裝 置來達到使用螺旋鉆桿或地質鉆桿的需求。
?技術參數 ? TECHNICAL PARAMETERS
基本性能參數 |
單位 |
參數值 |
|
? |
額定壓力 |
MPa |
20 |
? |
額定轉矩 |
N.m |
1000-260 (恒功率) |
? |
額定轉速 |
r/min |
400 |
? |
額定流量 |
L/rnin |
60x2 |
? |
推進力 |
kN |
20 |
? |
空載推進速度 |
mm/min |
5000 |
? |
返回速度 |
mm/min |
5000 |
? |
推進行程 |
mm |
1800-2200 |
? |
導軌長度 |
mm |
2150 |
? |
最大工作高度 |
mm |
3500 |
? |
最低打孔高度 |
mm |
650 |
? |
適應巷道斷面 |
m2 |
12-25 |
整 |
機重 |
kg |
4000 |
機 |
沖洗水壓力 |
MPa |
0.6-1 .2 |
? |
鉆孔直徑 |
mm |
28-50 |
? |
鉆孔深度 |
m |
30 |
? |
聲壓級 |
db (A) |
92 |
? |
聲功率級 |
db (A) |
108 |
? |
外形尺寸 |
mm |
2600x1 150x2000 (允差 ± 20 ) |
? |
行走壓力 |
MPa |
1 9 |
? |
行走速度 |
m/min |
50 |
? |
爬坡能力 |
(° ) |
25 |
? |
履帶寬度 |
mm |
250 |
? |
離地間隙 |
mm |
270 |
泵 |
主泵額定壓力 |
MPa |
21 |
站 |
主泵額定流量 |
L /min |
140 |
? |
電機型號 |
? |
YBKE3-225L-4 |
? |
電機額定功率 |
kW |
45 |
? |
電機額定電壓 |
V |
380/660/1 140 |
