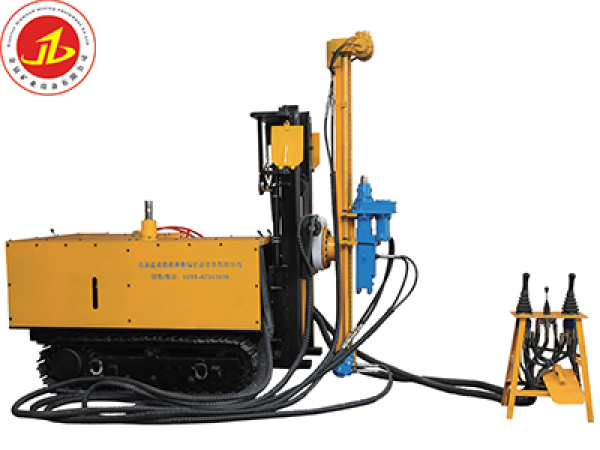

ZYJ-1300/90L 架壓式液壓回轉鉆機(履帶式單臂頂綁錨桿錨索鉆機)

發布人: 更新時間:
該鉆機是我公司自主研發和制造的頂、幫錨桿,錨索全方位多角度成孔全液壓型鉆機

該鉆機是我公司自主研發和制造的頂、幫錨桿,錨索全方位多角度成孔全液壓型鉆機,該機為設備和履 帶一體機方式,采用超高架體(升高可達4.5米)單液壓臂工作,體積小、操作簡單、靈活方便移位,整套設 備采用全液壓操作,可以實現對頂、幫孔多角度作業(液壓驅動旋轉角度),既減輕工人勞動強度、更增加了操 作安全系數。該鉆機還可選配液壓沖擊設備,可實現沖擊回轉同時工作,在對硬巖孔和炮眼孔作業時能達到快 速鉆孔效果提高工作效率。在對頂部錨索孔作業時該設備配備有夾持器能有效防止換鉆桿作業時鉆桿脫落造 成的工傷事故。

? ? ? 該鉆機旋轉機構采用增倍方式輸出動力,扭矩和轉速都能在高效率的工況下工作,以實現快速高效打孔 作業。泵站超高壓油泵新功能壓力達到60MP可具備高效率使用錨索張拉機具和切斷器,根據礦上使用情況 如儒鉆進瓦斯潛孔釋放操作,本公司可另配督鉆桿過度接頭裝置來達到使用螺旋鉆桿或地質鉆桿的需求。

?技術參數? TECHNICAL PARAMETERS

名稱

單位

參數值

額定壓力

MPa

1 9

額定轉矩

N.m

1300

額定轉速

r/min

90-400 (恒功率

最大轉速

r/min

400

額定流量

L/min

70

推進力

KN

20

空載推進速度

mm/min

9000

返回速度

mm/min

9000

推進行程

mm

1600

導軌長度

mm

2300

鉆臂最大工作高度

mm

4500

鉆臂最小工作高度

mm

550

整機機重

kg

3500

沖洗水壓力

MPa

0.6-2.5

鉆孔直徑

mm

。28-50

鉆孔深度

m

30

外形尺寸

mm

2600x1200x2200 (允許 ± 20 )

鉆孔位置

(°)

360

行走速度

mm/min

45

爬坡能力

(° )

25

離地間隙

mm

240

主泵額定壓力

MPa

20

主泵額定流量

L/min

90

超局壓泵壓力

MPa

60

電機型號

YBK3-180M-2

電機額定功率

kw

22/30

電機額定電壓

V

380/660/1 140
